シャフト供給装置
- 既に設置されているシャフト状ワークの検査装置や刻印機へ取り付けることで、供給を自動化
- 円形だけでなく、多角形のシャフトにも対応可能
- 大幅な改修を必要としないため、短い工期で設置可能

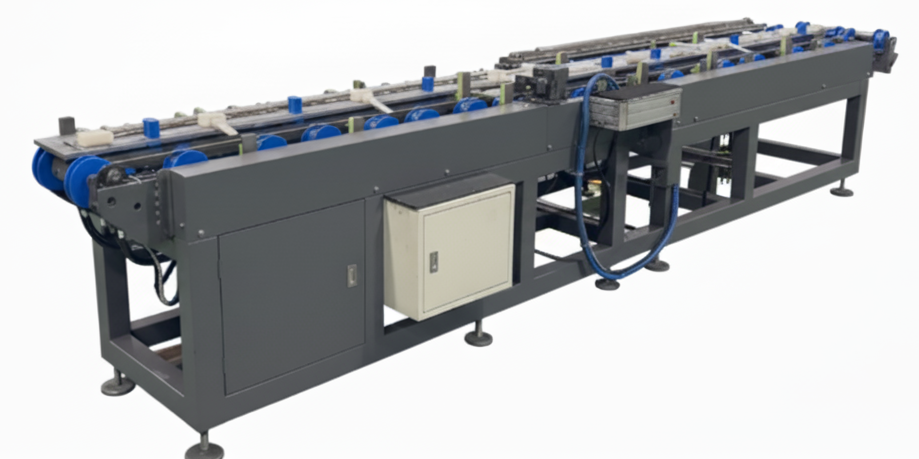

刻印機への供給製作例
機能概要
| 項目 | 仕様 | |
| 供給機 | 本数 | 30本 |
| 1本あたりの重さ | 48.63kg (48.63kg × 30本 ＝ 1458.9kg) | |
| 刻印搬送ラインに１本ずつ供給 | ||
| 搬送ライン | ワーク押し出しシリンダによる搬送 | |
| 搬送長手方向に１本ずつ | ||
| 制御盤 | 自立型制御盤 | |
| 幅700mm×高さ1850mm×奥行き630mm | ||
| 供給機制御 | ||
| 搬送ライン制御 | ||
| 三相200v | ||
| 緊急停止ボタン | ||
| GOT付き | ||
用途
丸棒検査装置のオプションとして併設することで、供給の自動化も可能になります。
キズ・汚れ検査の製品
製作イメージ
