プレス品検査装置
2次元と3次元データを用い、5～75μmの分解能で金属製プレス品の傷・歯曲がり・真円度などの外観と形状異常を両面検査。搬送、反転、検査、振り分け(良・不良・不明)の工程をすべて自動で行います。
検査の所要時間は約1秒と、目視検査に比べ大幅な短縮が可能です。
システム仕様
|
検査項目 |
検査分解能 |
検査範囲(MAX) |
|
|
傷(幅方向) |
75μm |
210mm |
|
|
打痕(流れ方向) |
75μm |
210mm |
|
|
歯曲がり(深度方向) |
5μm |
40mm |
|
|
中心穴真円度 |
幅方向 |
50μm |
200mm |
|
流れ方向 |
50μm |
200mm |
|
形状検査の製品

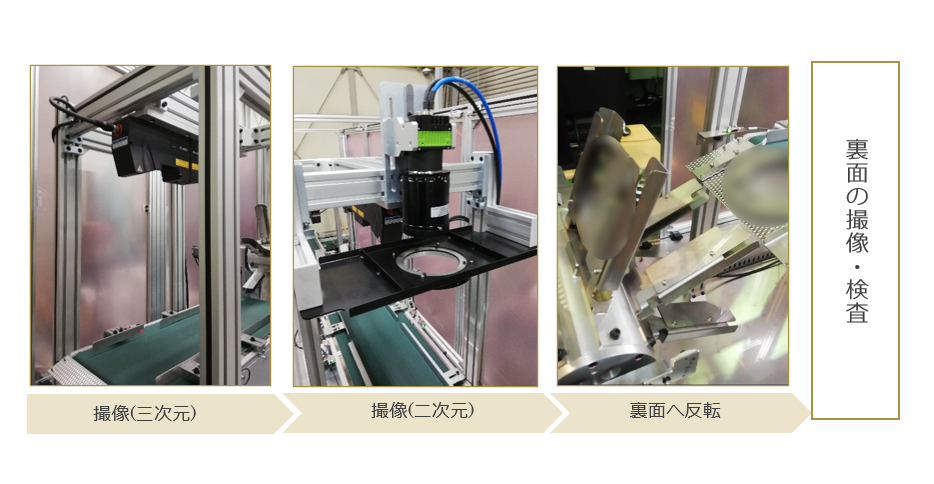

データ取得の流れ

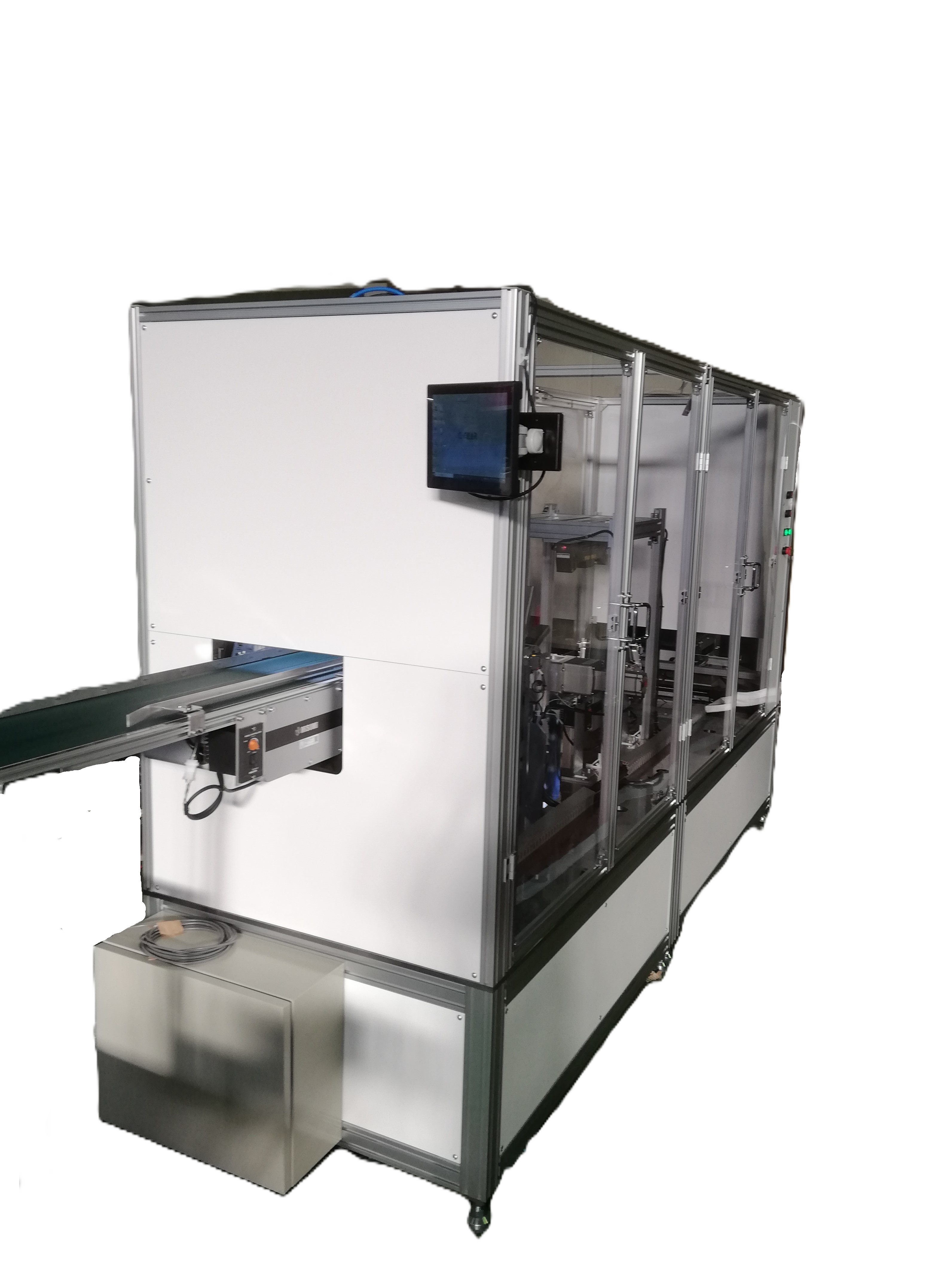

装置製作例
